DTSD3366M-4-W1多回路交流監測儀表
概述
三相多回路交流監測儀表系列產品博采國際上眾家之長，結合本公司在我國電力監控儀表行業多年的設計開發及大量的現場運行經驗，采用現代先進微電子技術、計算機技術、電測量技術及數據通信技術研制而成。具有測量準確度高、性能穩定可靠、壽命長、體積小、重量輕、功耗低、操作簡便、易于實現管理功能的擴展、一表多用等特點。可廣泛應用于電力行業的能效監測及用電自動化管理領域。
產品功能
技術參數

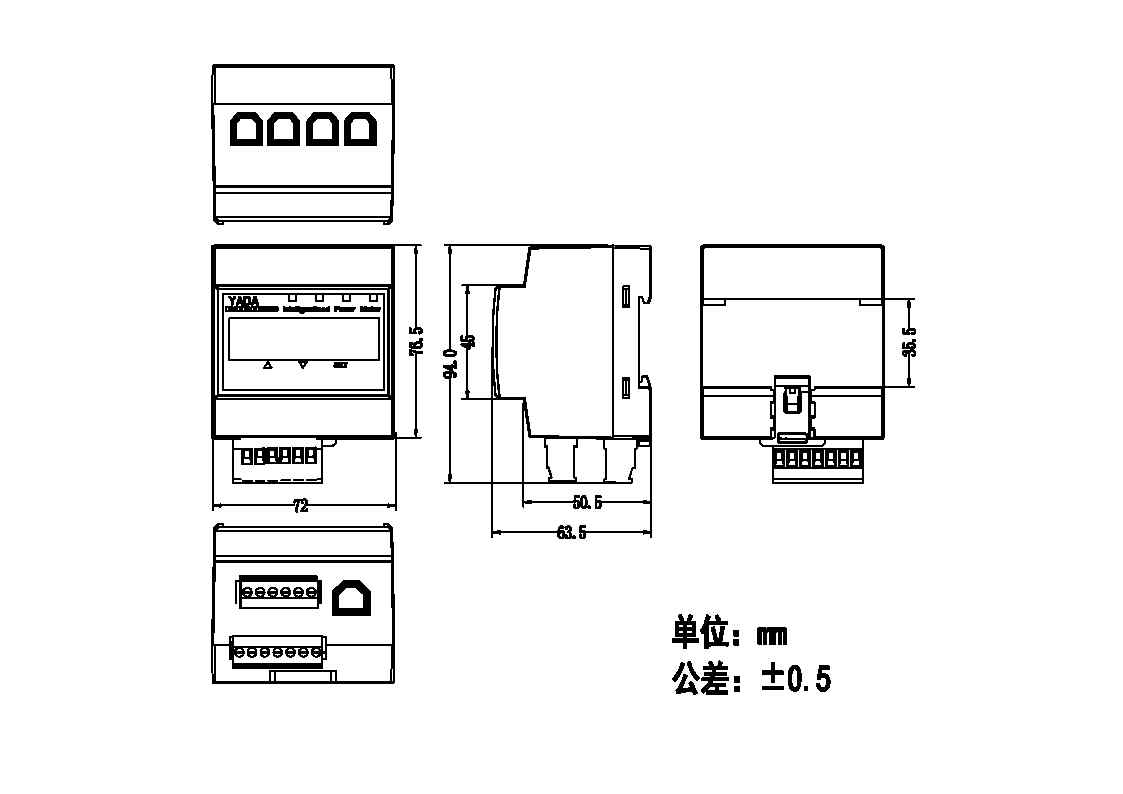

產品尺寸
產品應用
更多詳細
測量功能：三相四回路電參量測量，3~31次諧波監測，有功、無功電能計量。
存儲功能：對用電數據定時記錄和實時分析異常數據記錄。
通信協議：兼容Modbus-RTU、DL/T645-2007規約；
技術參數
項目 | 技術要求 |
準確度等級 | 有功1級，無功2級 |
參比溫度 | 23℃±2℃ |
參比電壓 | 3×220V/380V |
參比濕度 | 40％~60％RH |
電壓正常測量范圍 | 0.8~1.1Un |
工作溫度 | -10℃~50℃ |
極限工作溫度 | -40℃~70℃ |
運輸及儲存溫度 | -40℃~70℃ |
電流測量范圍 | 3×1.5(6)A、3×10(40)A、3×20(100)A、3×50(200)A、3×100(400)A等(與專用互感器配套使用，可根據客戶要求定制) |
相對濕度 | 年平均濕度：≤75％RH 30d（一年內以自然方式分布）：≤95％RH 在其他天偶然出現：85％RH |
參比頻率 | 50Hz |
海拔 | 低于4000m |
輔助電源 | ①DC20~60V；②AC85V~265V or DC85V~330V；③AC40V~265V or DC40V~330V (可選) |
外形尺寸 | 76±0.5mm×72±0.5mm×63±0.5mm |
